Bisturi de Precisão: Domínio das Lâminas 11 e Curvas na Remoção de Underfill (2026)

No universo da microsoldagem e reparo de placas-mãe modernas (2026), o underfill – aquela resina epóxi aplicada sob chips BGA e componentes móveis – tornou-se ainda mais resistente. Sua remoção é uma das operações de maior risco para a integridade da placa. Um erro milimétrico pode cortar trilhas microscópicas ou danificar vias cegas, condenando o componente. Neste guia, focaremos no uso cirúrgico do bisturi de precisão, especificamente das lâminas #11 e suas variantes curvas, para realizar essa tarefa com segurança máxima.

1. Diagnóstico Técnico: O Desafio do Underfill Avançado

O underfill contemporâneo não serve apenas para absorção de tensão mecânica. Em dispositivos de 2026, muitas formulações possuem cargas metálicas para melhor dissipação térmica, aumentando sua dureza e aderência ao substrato da PCB e aos terminais do componente. A remoção mecânica requer:

• Precisão Submilimétrica: Trilhas e espaçamentos podem ter menos de 0.1mm.
• Controle de Ângulo e Pressão: A lâmina deve deslizar, não cavar.
• Visibilidade Total: Iluminação coaxial e aumento (microscópio ou lupa de qualidade) são obrigatórios.

Pro-Tip 2026: Antes de qualquer intervenção física, consulte os schematics e boardviews (quando disponíveis) para mapear a densidade de trilhas na área do underfill. Zonas sob chips de memória ou reguladores de tensão são especialmente críticas.

2. Causas Técnicas de Falha na Remoção

Entender a origem dos problemas é crucial para evitá-los:

• Fadiga da Lâmina: Uma lâmina #11 perde seu fio molecular após alguns centímetros de uso contínuo em resina dura. Ela para de cortar e começa a raspar, aumentando a pressão necessária e o risco de escorregão.
• Ângulo de Ataque Incorreto: O ideal é um ângulo raso (10-15 graus) em relação à placa. Ângulos muito acentuados transformam a ponta em uma broca, perfurando camadas internas.
• Falta de Preparação do Material: Tentar remover underfill «a frio» é a principal causa de danos. Um pré-aquecimento controlado é essencial para amolecer a resina.
• Ferramental Inadequado: Usar bisturi comum ou lâminas genéricas sem o controle do cabo de precisão é uma operação de alto risco.

3. Solução Nível 1: Preparação e Configuração (Não-Invasiva)

Esta fase não envolve contato físico com a placa, apenas preparação.

1. Seleção do Ferramental:
   • Bisturi de Precisão: Cabo com peso balanceado e grip antiderrapante.
   • Lâminas #11: Para superfícies planas e acesso frontal. Estoque várias unidades (são descartáveis).
   • Lâminas #11 Curvas (ou #15C): Para contornar laterais de componentes ou trabalhar em cantos onde a visão direta é obstruída. A curva permite manter o cabo fora da linha de visão.

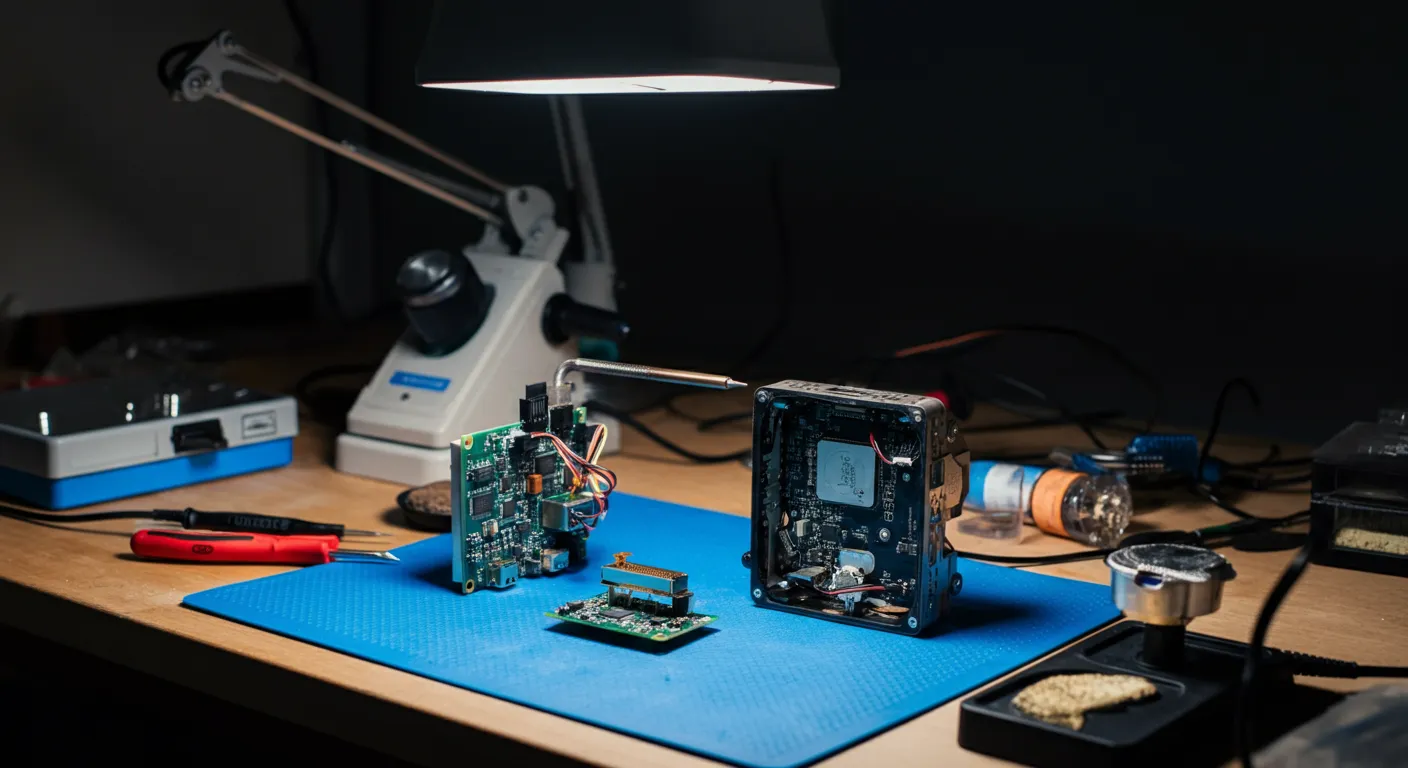

2. Configuração da Estação: Fixe a placa em um suporte vice ou third hand. Ajuste o microscópio para iluminação coaxial (para eliminar sombras) e aumento entre 10x e 20x.

4. Solução Nível 2: Protocolo de Remoção Segura com «Técnica da Lanterna»

NUNCA abra fontes chaveadas (PSUs) ou mexa em capacitores de alta voltagem. Para inspecionar componentes suspeitos sem risco, use a Técnica da Lanterna: ilumine a placa com uma luz forte em ângulo baixo para visualizar sombras de componentes queimados, vazamentos ou corrosão.

Para o underfill, siga este protocolo:

1. Pré-Aquecimento Controlado: Utilize uma estação de ar quente profissional, com temperatura entre 90°C e 110°C e fluxo de ar baixo, para aquecer a área do underfill por 30-45 segundos. O objetivo é amolecer a resina, NÃO derreter a solda do componente.
2. Teste de Consistência: Com a ponta de uma pinça de titânio não condutiva, toque levemente o underfill. Se estiver levemente flexível, está no ponto.
3. Técnica de Raspagem «Em Voo»:
   • Segure o bisturi como uma caneta, apoiando a mão ou o dedo mínimo na mesa ou no suporte da placa para estabilidade.
   • Posicione a lâmina #11 no ângulo raso (quase deitada).
   • Use movimentos curtos e controlados, «raspando» a resina na direção para longe do corpo do componente e de qualquer aglomerado de trilhas finas.
   • NUNCA puxe a lâmina em direção a você ou faça movimentos de cunha.
   • Para áreas laterais, troque para a lâmina curva (#11C), utilizando o mesmo princípio de ângulo raso e movimento controlado.
4. Limpeza e Inspeção Intermediária: A cada pequena área limpa, pare, limpe os detritos com ar comprimido e inspecione com a Técnica da Lanterna. Procure por riscos brilhantes na soldermask (sinal de corte raso) ou por pontos expostos anormais.
5. Finalização com Micro Retífica: Para remover os últimos resquícios nos terminais do componente, utilize uma micro retífica Dremel com ponta de fibra de vidro ou escova de nylon macia, na rotação mínima (5.000 – 10.000 RPM). Apenas toque levemente. A lâmina NÃO deve ser usada nesta fase final.

5. Tabela Informativa: Ferramental e Parâmetros (2026)

6. Solução Nível 3: Recurso Final e Encaminhamento Profissional

Busque um técnico especializado imediatamente se:

• Identificar, mesmo após a remoção, trilhas cortadas ou levantadas (use a Técnica da Lanterna para buscar riscos).
• O underfill estiver sobre uma área de PCB com multicamadas densas (identificável pelos vias e padrões complexos) e você não se sentir confiante.
• O componente alvo for um SoC (System on Chip) principal de um dispositivo de alto valor. O risco/recompensa pode não valer a pena.
• Não possuir o equipamento mínimo (microscópio estereoscópico e estação de ar quente de precisão).

Um profissional terá acesso a equipamentos de última geração, como microjateadores a frio (dry ice blasting) ou lasers de precisão para remoção de underfill, técnicas que praticamente eliminam o risco mecânico.
