Curto na Linha Vbat: Diagnóstico e Localização Segura (Sem Diagrama)

Um curto-circuito na linha principal de alimentação da bateria (Vbat/VBUS) é uma das falhas mais críticas e comuns em smartphones modernos (2026). Este guia técnico detalha um protocolo de diagnóstico seguro e eficaz, focado na técnica de injeção de baixa tensão, sem a necessidade de abertura de fontes chaveadas (PSU) ou manipulação de componentes de alta voltagem.

1. Diagnóstico Técnico: O Cenário de 2026

O cenário típico é um aparelho (ex: Motorola, Samsung, Xiaomi) que não liga, não carrega e não responde a nenhum estímulo. Ao conectar um carregador ou uma fonte de laboratório, não há consumo de corrente ou há um pico inicial seguido de queda a zero (ou um consumo anormalmente alto e constante, indicando «curto duro»). O PMIC (Power Management Integrated Circuit) entra em proteção imediata, bloqueando toda a operação do sistema.

2. Causas Técnicas Principais

• Falha de Componente SMD: Capacitores cerâmicos (MLCC) em curto são os principais suspeitos, devido a microfissuras internas.
• Proteção ESD Danificada: Diodos/TVS (Transient Voltage Suppressors) na entrada Vbat podem entrar em curto após um surto.
• PMIC ou CODEC com Curto Interno: Falha no próprio gerenciador de energia ou em circuitos auxiliares diretamente ligados à linha principal.
• Problema com Circuito de Carregamento Wireless: Em modelos com esta função, o módulo pode apresentar curto e afetar a linha Vbat.

3. Solução Nível 1 (Verificação por Software/Logs)

ATENÇÃO: Esta etapa só é viável se o aparelho tiver mínima resposta. Caso esteja completamente morto, prossiga para o Nível 2.

1. Conecte a uma fonte de laboratório ajustável limitada a 3.8V e 0.5A.
2. Tente acessar o modo EDL (Emergency Download Mode) ou qualquer modo de boot secundário.
3. Utilize ferramentas de diagnóstico do fabricante (como logs qualcomm) para verificar se o PMIC reporta erro de «short on VBAT» antes de entrar em proteção.

Pro-Tip: Em alguns modelos com bootloader desbloqueado, é possível acessar logs do kernel via UART mesmo com boot travado, fornecendo pistas valiosas sobre o último estágio de inicialização antes da falha.

4. Solução Nível 2 (Inspeção Segura e Técnica de Injeção)

Esta é a fase central do diagnóstico, utilizando a Técnica da Lanterna e a Injeção de Baixa Tensão de forma segura.

Passo 1: Inspeção Visual com a «Técnica da Lanterna»

1. Em um ambiente totalmente escuro, posicione uma lanterna de LED potente na lateral da placa-mãe (desconectada da bateria e de qualquer fonte).
2. Observe a área ao redor do conector da bateria, do PMIC e dos circuitos de carregamento. Um componente em curto severo pode apresentar uma microfissura ou ponto escurecido visível quando a luz passa em um ângulo rasante.

Passo 2: Localização por Injeção de Baixa Tensão (Método Seguro)

EQUIPAMENTO NECESSÁRIO: Fonte de alimentação DC ajustável com limitador de corrente, multímetro, câmera termográfica ou spray termossensível (opcional, mas recomendado).

1. Configuração CRÍTICA da Fonte: Ajuste a tensão para 0.8V a 1.5V. Limite a corrente máxima para 0.1A (100mA). Esta é a chave para a segurança: tensão baixa demais para causar danos, mas suficiente para gerar calor localizado no componente em curto.

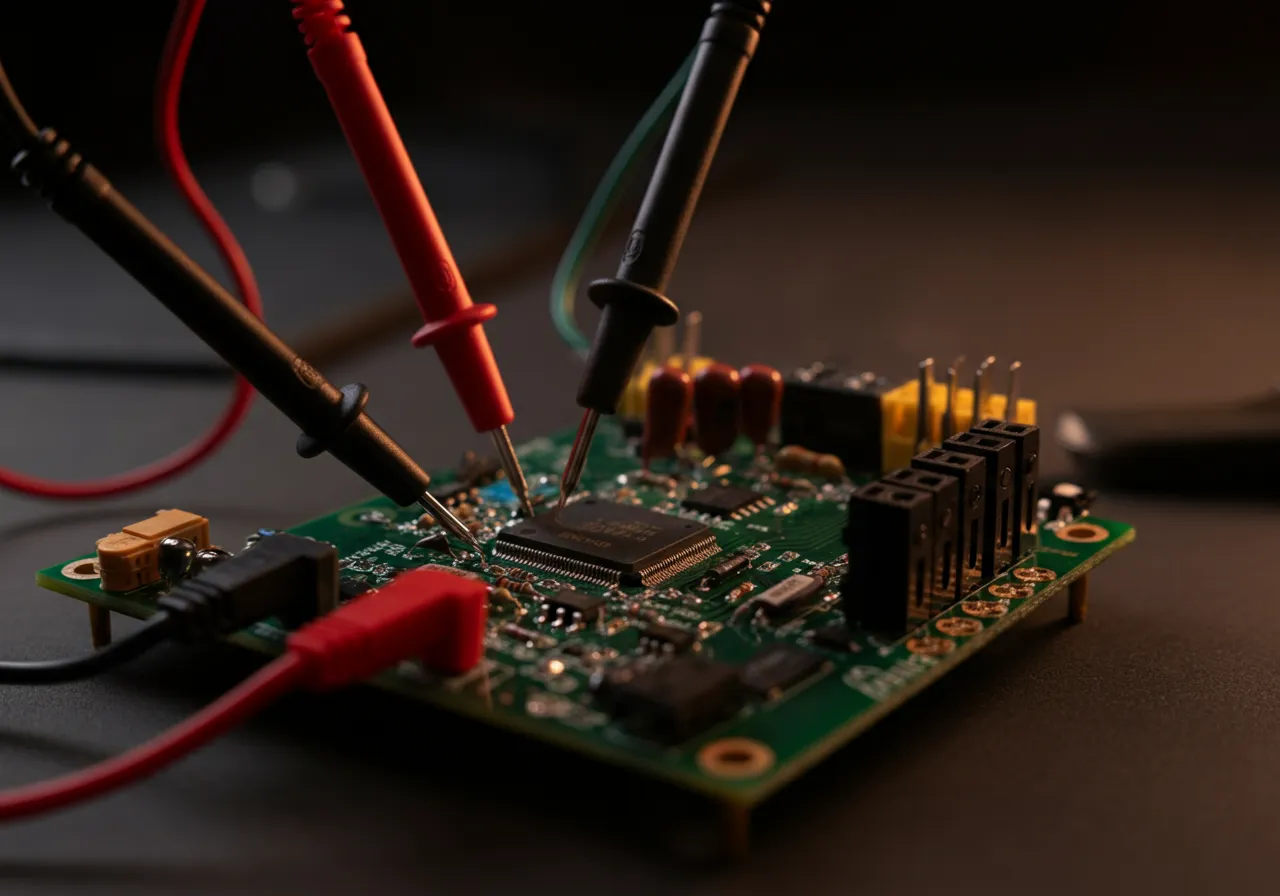

2. Conecte o polo positivo da fonte ao ponto de teste Vbat na placa (ex: um capacitor próximo ao conector). Conecte o negativo ao GND (ground) da placa.
3. Ligue a fonte. A leitura de corrente será próxima do limite (100mA).
4. Localização do Calor:
   • Método Ideal (Termal): Use uma câmera termográfica para identificar instantaneamente o componente que está aquecendo.
   • Método Tátil (Cuidadoso): Após 5-10 segundos, COM EXTREMA CAUTELA, passe a ponta do dedo pelos componentes suspeitos. O componente em curto estará visivelmente mais quente que os demais. Desligue a fonte imediatamente após a identificação.
   • Método com Spray: Aplique spray termossensível na área. Ao injetar a tensão, o componente em curto mudará de cor primeiro.

Pro-Tip de Segurança: NUNCA aumente a tensão ou corrente além dos parâmetros sugeridos. O objetivo é aquecer, não «queimar» o curto. Trabalhar com 1V/100mA é seguro e não danificará componentes bons em paralelo. Se não houver aquecimento em 15 segundos, o curto pode ser de impedância muito baixa, exigindo análise profissional.

5. Tabela Informativa: Resumo do Protocolo

6. Solução Nível 3 (Recurso Final e Encaminhamento)

Se a técnica de injeção de baixa tensão não identificar um componente aquecido, o curto provavelmente está interno a um CI (como o próprio PMIC, CODEC ou processador) ou é um curto de impedância extremamente baixa entre layers da placa.

• NÃO PROSSIGA com aumento de tensão/corrente.
• NÃO TENTE «queimar» o curto com alta corrente. Isso danificará irreversivelmente a placa.
• Este é o momento de encaminhar para um laboratório especializado com equipamentos como:
  • Microscópio Eletrônico para inspeção avançada.
  • Analisador de Impedância de Camadas (TDR) para localizar curtos internos na PCB.
  • Estações de microsoldagem de última geração para substituição de PMIC ou BGA complexos.
