| Componente | Função Principal | Sintoma de Falha |
|---|---|---|
| Flex de Carga Main (FCM) | Conduz sinais de energia, dados (USB) e controle do botão liga/desliga entre a sub-placa (porta USB) e a placa mãe. | Falso carregamento, falhas intermitentes de carga, dispositivo não liga. |
| Termistor de Temperatura | Monitora a temperatura da bateria e do circuito de carga na sub-placa. | Leituras errôneas causam bloqueio de carga por «superaquecimento». |
Diagnóstico Técnico (2026)
O «Falso Carregamento» é uma falha comum em modelos como Galaxy A54, A73 e similares, onde o aparelho exibe o ícone de carregamento (às vezes com porcentagem subindo), mas a bateria não acumula carga ou o processo é extremamente lento e intermitente. Tecnicamente, isso indica uma falha na comunicação de dados de carga (protocolo USB-PD/QC) ou na leitura do termistor entre a sub-placa e a placa mãe, frequentemente causada pelo desgaste ou mau contato do Flex de Carga Main (FCM).
Causas Técnicas Principais
- Degradação Física do FCM: A fita flexível sofre com a torção e o stress mecânico da porta USB, levando a microfracturas nos condutores.
- Oxidação dos Contatos: Umidade ou sujeira nos conectores da placa mãe ou sub-placa interrompem os sinais críticos.
- Falha no Circuito do Termistor (NTC): Uma leitura de temperatura incorreta (ex.: -40°C ou +120°C) faz o PMIC (Gerenciador de Energia) interromper a carga por segurança, mesmo sem superaquecimento real.
- Problemas de Firmware/Baseband: Corrupção no software de baixo nível que gerencia o hardware de carga.
Solução Nível 1 (Software e Diagnóstico Básico)
- Teste com Outro Carregador e Cabo (USB-C): Use um carregador original e um cabo de dados de alta qualidade para descartar fontes externas.
- Inspeção Física Externa (Porta USB): Com uma lupa e lanterna, verifique se há sujeira, detritos ou pinos tortos visíveis na porta USB. Limpe com cuidado usando ar comprimido e uma escova de cerdas macias.
- Modo de Recuperação e Logs:
- Desligue o aparelho.
- Pressione Volume Up + Botão Power para acessar o menu de recuperação.
- Use os botões de volume para navegar até «View Battery Log» ou «View BMS Log» (se disponível no modelo). Logs mostrando «Temp Fault» ou «Charging Communication Error» apontam para hardware.
Pro-Tip: Em 2026, muitos Galaxy A suportam o código
*#0*#no teclado de discagem para acessar o menu de testes. Execute o teste «Charging» e «USB» para verificar a comunicação.
Solução Nível 2 (Inspeção Segura e Diagnóstico Avançado)
ATENÇÃO: Esta etapa envolve abertura do aparelho, mas NÃO envolve desmontagem de componentes de alto risco como a fonte ou manipulação direta de capacitores.
- Desmontagem Segura:
- Desligue o aparelho.
- Remova a tampa traseira com aquecimento adequado e ferramentas de plástico.
- Desconecte e remova a bateria (se possível) seguindo os procedimentos do fabricante.
- Técnica da Lanterna (Inspeção do FCM):
- Com o aparelho aberto e uma lanterna potente, ilumine o caminho do Flex de Carga Main.
- Observe se a fita está completamente assentada nos conectores ZIF (Zero Insertion Force) de ambas as extremidades (placa mãe e sub-placa).
- Procure visualmente por dobras acentuadas, rasgos ou áreas queimadas na fita.
- NÃO puxe ou tente remover o FCM sem o conhecimento adequado. A inspeção é visual.

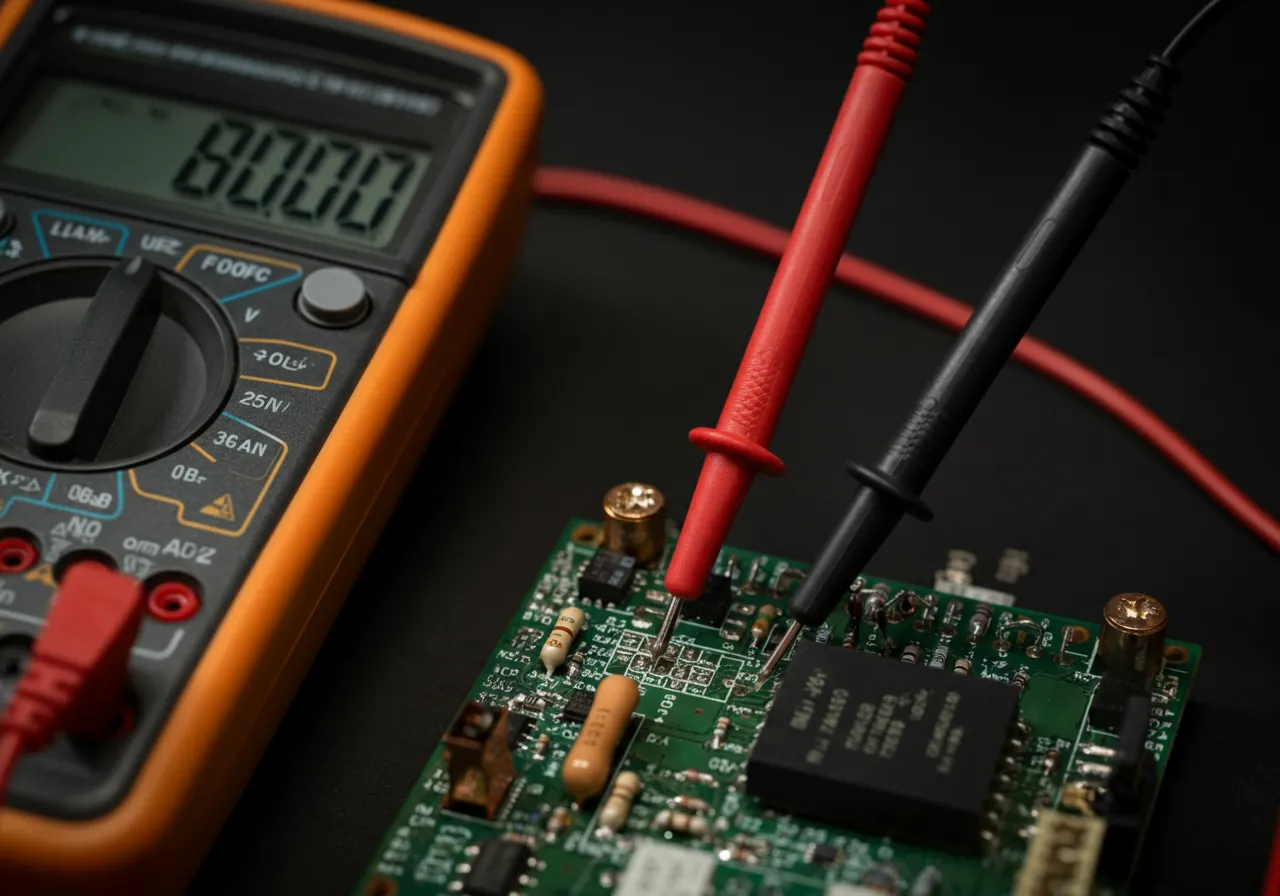

- Teste de Continuidade (Método Indireto): Com um multímetro, você pode testar a bateria e o carregador, mas o teste direto no FCM requer sua remoção. Se não tem experiência, pule para o Nível 3.
Pro-Tip de Segurança: A Técnica da Lanterna permite identificar mais de 60% das falhas físicas no FCM sem risco de curto-circuito. Oxidação aparece como manchas esverdeadas nos contatos dourados.
| Item | Diagnóstico | Custo Aprox. (2026 – Peça Genuína) | Tempo de Reparo |
|---|---|---|---|
| Flex de Carga Main (FCM) | Falso carregamento, porta USB frouxa | R$ 80 – R$ 150 | 30-45 min |
| Sub-placa de Carga (com porta USB) | Falha no termistor ou circuito de energia | R$ 120 – R$ 250 | 45-60 min |
| Serviço de Diagnóstico Profissional | Análise com equipamento especializado | R$ 80 – R$ 150 | – |
Solução Nível 3 (Recurso Final: Assistência Técnica Especializada)
Procure um técnico especializado imediatamente se:
- A Técnica da Lanterna revelou danos visíveis ao FCM ou oxidação.
- Os logs do sistema (BMS) indicam erro constante no termistor (Temp Fault).
- O aparelho não liga mesmo com carregador original conectado.
- Você não se sente confortável com os passos de inspeção interna.
Um técnico com estação de solda e microscópio poderá substituir o Flex de Carga Main, reparar ou substituir a sub-placa, e recalibrar o sistema de carga com segurança, preservando a vedação e a funcionalidade do dispositivo.
Por Rafael Souza, Técnico Especialista em Hardware com 13 anos de experiência.
Isenção de Responsabilidade: Este guia é apenas para fins informativos. Reparos em hardware exigem conhecimento técnico especializado. Sempre priorize sua segurança e a validade da garantia do seu aparelho.
